三合一送料机如何实现电池托盘冲压自动化?
三合一开卷整平送料机是一种集成开卷、液压上料、精密整平、伺服送料于一体的冲压自动化重点装备,专为解决中大规格卷材在生产中占地空间大、人工换料危险且效率低的问题而设计。该设备在新能源汽车电池托盘等精密冲压领域应用较广,通过程序控制系统与液压辅助系统的协同配合,实现从卷材装载到精细送料的全流程自动化。其关键技术价值在于将传统分散的三道工序整合为一体化单元,相比分体式设备节省约30%-50%安装空间,并确保送料精度达到±0.03mm。以下从结构组成、工作流程、技术特点、应用优势四个方面详细解析其工作原理。
一、结构组成

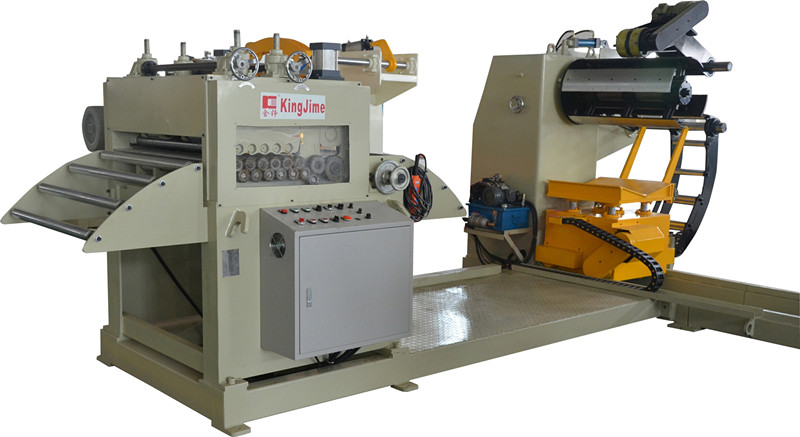

1. 液压扩张料架系统
该系统采用液压驱动方式实现卷材的自动装载与固定。关键部件包括液压扩张芯轴(承重范围3T-12T)、液压压料手臂及自动引料头。扩张芯轴通过液压缸驱动径向扩张,与卷材内孔紧密配合,确保卷材在高速放卷过程中不发生打滑或偏移。液压压料手臂在卷材装载阶段自动下压固定料卷端部,避免人工接触重型卷材带来的安全风险。该系统支持板厚范围0.2mm-6mm(LNCF12-600幕墙专属型号可处理6-12mm超厚板),卷材宽度范围覆盖600mm-2000mm。
2. 精密整平机构
整平机构是消除卷材应力变形的关键单元。工作辊采用高合金轴承钢材质,表面硬度达HRC60并进行镀硬铬处理,确保长期使用不产生磨损变形。整平辊组采用四重或六重式框架结构,通过活动横梁倾斜调整实现谐波衰减性矫直。电子数显表实时显示压力参数,操作人员可根据板材厚度与材质特性精确调节整平力度,确保出料平整度满足后续冲压工艺要求(平整度公差≤0.3mm/m)。该机构对0.2mm薄板与6mm厚板均能实现有效整平,解决了不同规格材料混线生产的适配难题。
3. NC伺服送料系统
送料系统采用日本安川伺服马达与三菱PLC控制单元,通过电脑闭路式回授系统实现高精度送料控制。伺服马达编码器分辨率达到131,072脉冲/转,配合滚轮直径精密加工(公差±0.01mm),确保送料精度达到±0.03mm。送料长度范围1mm-9999mm可编程设定,支持多段式步距切换,适应电池托盘不同工序的送料需求。送料速度可在5m/min-30m/min范围内调节,匹配不同吨位冲床的生产节拍。系统配备料带跑偏自动纠偏装置,通过光电传感器实时检测料带位置,驱动液压纠偏辊自动修正偏差,确保送料精度长期稳定。
4. 程序控制与人机交互系统
控制系统采用三菱FX5U系列PLC作为主控单元,配备10英寸彩色触摸屏人机界面。操作界面集成卷材规格设置、整平参数调节、送料长度编程、故障诊断等功能模块。系统预存50组常用工艺参数,操作人员可一键调用,减少换产调试时间。控制系统支持与冲床主控系统联动,通过I/O信号交互实现送料动作与冲床行程的精确同步。安全保护功能包括液压过载保护、伺服电机过热保护、料带断裂检测等,确保设备在异常工况下自动停机。
二、工作流程
步骤一：卷材装载与自动定位
当操作人员通过行车或叉车将卷材吊至料架上方时,触摸屏上的"装料准备"按钮启动液压扩张芯轴缩径程序,芯轴直径缩小至最小值(通常为φ450mm-φ508mm可调),以便卷材顺利套入。卷材套入后,操作人员按下"夹紧"按钮,PLC发出指令驱动液压缸推动扩张芯轴径向扩张,芯轴外径增大直至与卷材内孔紧密贴合(夹紧力10-50kN可调)。同时,液压压料手臂下降至卷材端面,通过压力传感器反馈信号确认卷材已固定牢靠。整个装载过程无需人工接触卷材,避免了重型卷材(单卷重量可达3-12吨)掉落造成的安全事故。
步骤二：料头引入与整平预处理
卷材固定后,自动引料头机构启动。该机构通过气动吸盘夹持料带前端,沿导向辊组将料带引入整平辊组。引料过程中,光电传感器检测料带是否进入整平辊组中心线位置,若检测到偏差超过±3mm,纠偏装置自动启动,驱动导向辊组横向移动修正料带位置。料带完全进入整平辊组后,PLC根据操作人员预设的板材厚度与材质参数(如0.5mm硅钢片、1.2mm铝板、2.0mm不锈钢),自动调用对应的整平辊压力参数。整平辊组通过液压缸施加压力,上下辊组对料带进行反复弯曲校正,消除卷材内应力。电子数显表实时显示整平压力数值,确保压力稳定在设定范围(如0.5mm板材设定压力为2-4MPa)。
步骤三：精细送料与冲床同步
整平后的料带通过导向辊组进入NC伺服送料机构。操作人员在触摸屏上设定本次生产的送料长度(如电池托盘单件需送料150mm),PLC将该数值转换为伺服电机旋转脉冲数(根据滚轮直径计算)。当冲床完成一次冲压行程并回到上死点时,冲床主控系统通过I/O信号向送料机发送"允许送料"信号。送料机PLC接收信号后,驱动伺服电机启动,滚轮夹紧料带并向前推送。伺服电机编码器实时反馈旋转角度,PLC根据反馈信号进行闭环控制,确保送料距离误差不超过±0.03mm。送料完成后,滚轮松开并回退至初始位置,同时向冲床发送"送料完成"信号,冲床启动下一次冲压循环。该同步机制确保了送料节拍与冲床频率的精确匹配,支持每分钟30-80次的连续冲压生产。
步骤四：全程监测与自适应调节
在连续生产过程中,控制系统持续监测多个关键参数。料带张力传感器检测开卷与送料环节的张力波动(标准张力范围20-100N),若检测到张力超出设定范围,PLC自动调节开卷制动器的制动力矩,避免料带因张力不稳造成送料误差或表面划伤。料带跑偏传感器实时监测料带中心线位置,一旦偏差超过±5mm,纠偏装置立即启动,通过液压纠偏辊的横向移动将料带拉回中心线。整平辊组压力传感器监测整平力度,若因卷材厚度波动导致压力偏离设定值,PLC自动调整液压缸输出压力,确保整平效果稳定。此外,系统还监测伺服电机负载电流、液压系统油温、料卷剩余圈数等参数,当监测到异常数值时自动报警并停机,避免设备损坏或产品质量问题。
三、技术特点
1. 多单元集成控制架构
该设备采用主从式分布控制架构,以三菱FX5U系列PLC为主控单元,统筹协调开卷、整平、送料三个功能模块的动作时序。各功能单元配备自主的执行器控制模块(如伺服驱动器、液压比例阀控制器),通过CC-Link工业现场总线与主控PLC进行高速数据交换(通信周期≤2ms)。该架构使得各单元既能自主执行预设动作,又能根据主控指令实现协同联动。例如,当送料机构检测到料带张力异常时,主控PLC会同步调节开卷制动力矩与整平辊压力,三个单元联动消除张力波动。这种多单元协同控制能力是实现高精度稳定送料的技术基础,确保了电池托盘等精密件在±0.03mm精度要求下的批量生产。
2. 自适应参数补偿机制
针对卷材在放卷过程中直径逐渐减小导致的线速度波动问题,设备配备了卷径自适应补偿算法。通过安装在开卷芯轴上的旋转编码器,PLC实时计算当前卷材外径(初始外径减去已放卷长度对应的直径变化量)。根据卷径变化,PLC动态调整开卷电机转速,确保料带线速度恒定在设定值(如15m/min)。该补偿机制使得整卷材料从满卷到空卷的放卷过程中,送料精度始终保持稳定,避免了传统设备因卷径变化导致的送料误差累积问题。此外,整平辊组的压力补偿算法根据料带厚度实时反馈(通过厚度传感器检测),自动调节上下辊间隙,确保不同批次卷材的整平效果一致性。
3. 高刚性机械传动结构
设备主体框架采用HT250强度高度铸铁铸造,经过时效处理消除内应力,确保长期使用不发生变形(变形量≤0.05mm/年)。送料滚轮采用45#钢调质处理后精密研磨,表面硬度HRC45-50,表面粗糙度Ra0.8μm,与料带接触过程中摩擦系数稳定在0.12-0.15,避免打滑现象。整平辊组的支承轴承采用进口NSK高精度圆柱滚子轴承,径向跳动≤0.005mm,确保整平辊旋转过程中的同心度。伺服电机与送料滚轮之间通过高精度同步带传动(重复定位精度±0.01mm),避免了传统齿轮传动的间隙误差。该高刚性机械结构是实现±0.03mm送料精度的硬件保障,特别适合新能源汽车电池托盘等高精度冲压件的连续生产。
4. 智能故障预测与诊断
控制系统集成了设备健康管理模块,通过采集伺服电机负载电流、液压系统压力波动、整平辊振动频谱等多维度数据,建立设备运行状态模型。当检测到某项参数偏离正常范围时(如伺服电机负载电流波动超过10%),系统自动触发预警机制,在触摸屏上显示"送料滚轮磨损预警"等提示信息,提醒操作人员安排预防性维护。故障诊断模块预存50余种常见故障模式的特征库(如料带跑偏、整平压力不足、送料精度超差),当设备出现异常停机时,系统自动匹配故障特征并显示处理建议,大幅缩短故障排查时间(平均故障停机时间从传统设备的2-4小时降低至30分钟以内)。该智能化功能提升了设备综合利用率,确保新能源汽车等高节拍生产线的稳定运行。
四、应用优势
1. 空间利用效率提升

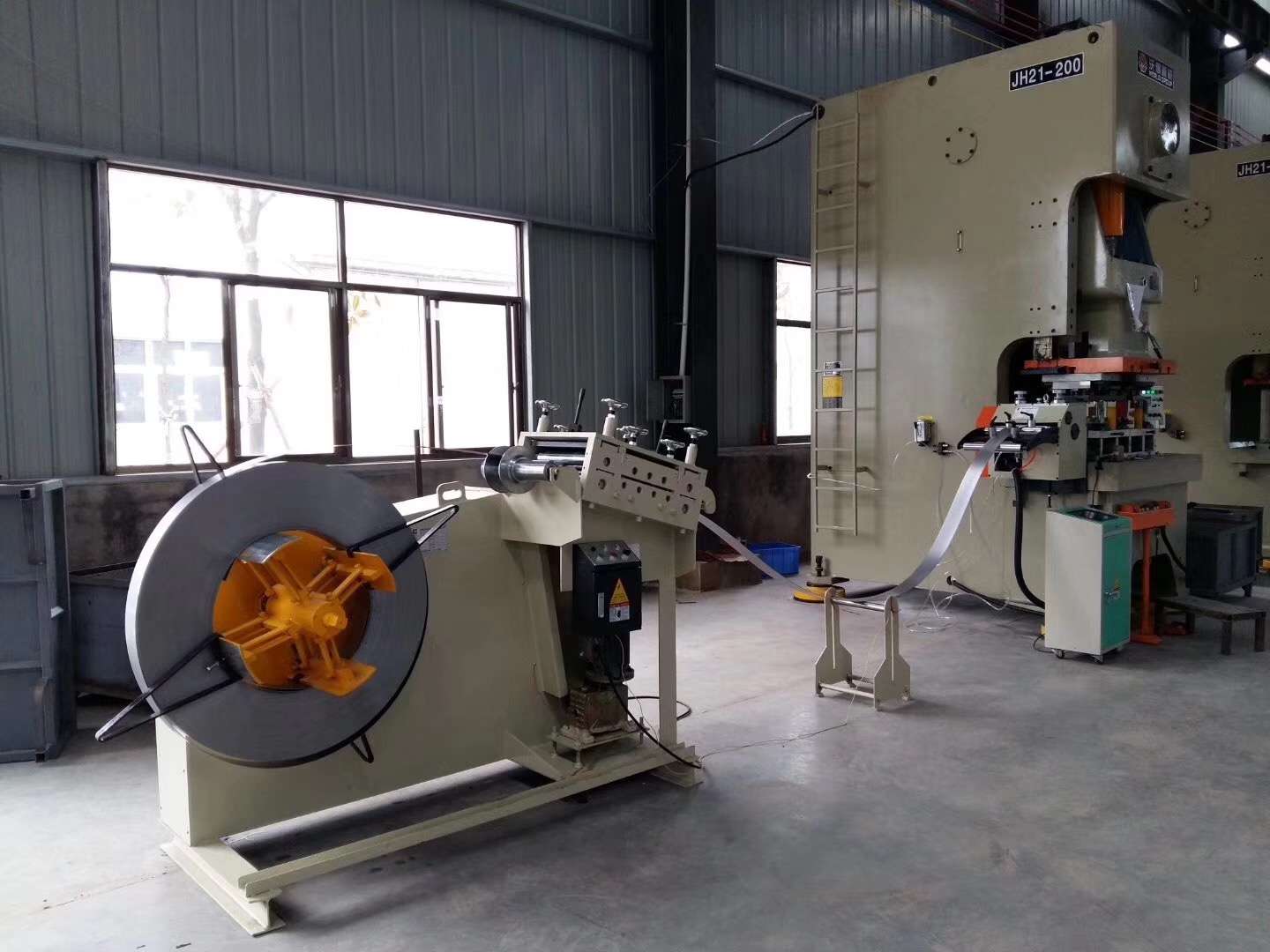

相比传统开卷机+校平机+送料机分体式布局(占地面积约40-60平方米),三合一送料机采用纵向集成结构,将三个功能单元整合在单一设备底座上,设备占地面积缩减至15-25平方米,节省空间约30%-50%。这一优势在新能源汽车电池托盘生产车间尤为关键,因为该类产品通常需要配置多台冲床形成多工位生产线,空间节约使得相同厂房面积内可部署更多生产单元,提升产能密度。对于场地受限的中小型五金厂,该设备使其无需扩建厂房即可实现自动化升级。
2. 能耗成本降低
集成化设计使得开卷、整平、送料三个环节共用一套控制系统与液压动力单元,相比分体式设备减少了2套自主电控系统及1套液压站,设备总功率从传统方案的22-30kW降低至12-18kW,能耗降低约25%-40%。以年运行5000小时、电费0.7元/kWh计算,单台设备年节省电费约3.5-6.3万元。此外,集成化减少了设备间的物料传递环节,降低了料带因重复夹持造成的表面损伤风险,对于铝合金电池托盘等表面质量要求高的产品,废品率从传统方案的1.5%-2%降低至0.3%-0.5%,进一步降低材料成本。
3. 生产效率提升
传统分体式设备在换产调试时需分别调整开卷张力、整平压力、送料长度三个参数,单次换产耗时30-60分钟。三合一送料机通过统一的参数管理界面,操作人员只需在触摸屏上选择预设工艺方案(如"0.5mm硅钢片-150mm步距"),系统自动调用三个单元的匹配参数,换产时间缩短至5-10分钟,换产效率提升约80%。在连续生产阶段,集成化控制消除了分体式设备因单元间通信延迟(传统方案延迟10-30ms)造成的节拍损失,支持每分钟80次的高速冲压(传统方案上限约50-60次/分钟),生产效率提升约25%-30%。对于新能源汽车电池托盘等大批量产品,该效率提升可明显缩短订单交付周期。
4. 维护成本优化
集成化设计将三个功能单元的关键部件(如伺服电机、液压阀、传感器)集中布置在统一维护平台,相比分体式设备减少了设备间的连接管路与电缆(传统方案需30-50米连接管线,集成方案只需10-15米),降低了管路泄漏与电缆故障风险。统一的故障诊断系统使得维护人员可通过单一界面排查所有单元故障,平均故障处理时间从传统方案的2-4小时缩短至30-60分钟。关键配件采用国际主流品牌(安川伺服电机、三菱PLC、日本原装电磁阀),配件在国内市场长期有稳定供应渠道,不存在断供风险。设备整机质保期内提供不收费维护,年均维护成本约为设备价值的1.5%-2%(传统分体式设备约3%-4%),5年全生命周期维护成本节省约40%-50%。
总结
总结而言,三合一开卷整平送料机通过液压扩张料架、精密整平机构、NC伺服送料系统及程序控制单元的一体化集成,实现了卷材从装载到精细送料的全流程自动化。其关键技术在于多单元协同控制架构与自适应参数补偿机制的深度融合,确保了±0.03mm的送料精度与长期稳定运行能力。随着新能源汽车、光伏储能等行业对冲压精度与生产效率要求的持续提升,该技术正朝着更高速度(送料速度提升至40-60m/min)、更广适用范围(板厚覆盖0.1-15mm)、更强智能诊断能力的方向发展,成为冲压自动化产线中不可或缺的关键装备。对于新能源汽车零部件厂等追求高精度与高效率的制造企业,该设备通过空间节约、能耗降低、效率提升、维护优化四重价值,可在12-18个月内实现投资回收,具备明显的技术经济性。
